電子脫扣單元也叫電磁脫扣器是脫扣器的一種，它只提供磁保護，也就是短路保護。電磁脫扣器的缺點是只能提供短路保護，其優(yōu)點就是成本低，壽命長，受環(huán)境影響小。

標準型電子脫扣單元特點：

1） 【涵蓋型號：ETS23\ETS33\ETS43】；

2）斷路器的三個框架電流：250AF,630AF,800AF

3) 只有三極斷路器可以使用

4）脫扣單元可安裝在從TS100到TS800的N,H和L型上

5）脫扣單元的測試連接（AC/DC30mA-AC/DC100mA)

6) 保護：過載保護，短路保護

電子脫扣單元各型號的應用：

1）【ETS23 用于TS100/TS160/TS250】

2) 【ETS33用于TS400/TS630】

3)【 ETS43用于TS800】

多功能型電子脫扣器特點：

1）涵蓋型號：ETM33/ETM43

2）過載保護設定電流范圍ETM33，64-630A；ETM43，250-800A；

3）斷路器有兩種框架電流：630AF,800AF

4）ETM33和ETM43可以快速的安裝在TS400/TS630/TS800的N,H和L型上。

5）只能在3極斷路器上使用

多功能電子脫扣單元應用:

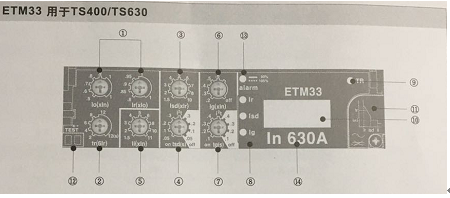

1) 【ETM33用于TS400,TS630】;短路保護，接地故障保護（E）,可選。ETM脫扣單元會檢測三相電流的矢量和，當這個矢量和超出了設定電流的極限并且超過了延時時間，脫扣器就會動作。

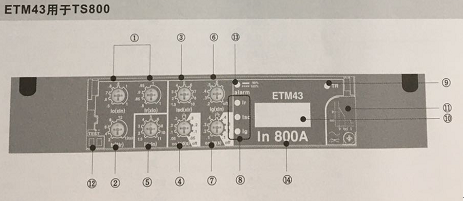

2) 【ETM43用于TS800】,短路保護；接地故障保護（E），可選的。ETM脫扣單元測量三相電流的矢量和，如果矢量和不為零，則表示有漏電流存在。如果樹脂的總和超過設定的電流閾值并且保持的時間大于延時時間，那么斷路器將脫扣。

操作說明：

具有ZSI功能的ETM脫扣單元檢測到故障，然后發(fā)送信號至上游斷路器，它已設定好了延時時間且忽略其短延時和/或接地故障延時，并且無期望延時清除故障。

不具有ZSI,ETM脫扣單元檢測到故障，然后對斷路器進行期望延時脫扣。
